鋼鐵表面酸洗常用濃度約20%~25%的硫酸溶液，酸洗溫度約60~80℃。硫酸與鐵及氧化鐵皮作用，產(chǎn)生含有約15%~18%的FeSO4和約10%~13%的H2SO4成分的硫酸廢液。
在廢液體系中，F(xiàn)eSO4的溶解度隨酸的濃度增加而降低，同時(shí)隨溫度降低而降低，因此，通過增加濃硫酸和降低廢液溫度，可以析出FeSO4*7H2O晶體。而澄清后的硫酸廢液可以回收再次作為酸洗液利用，不外排，無二次污染。產(chǎn)生的硫酸亞鐵可以作為凈水劑，具有市場利用價(jià)值。

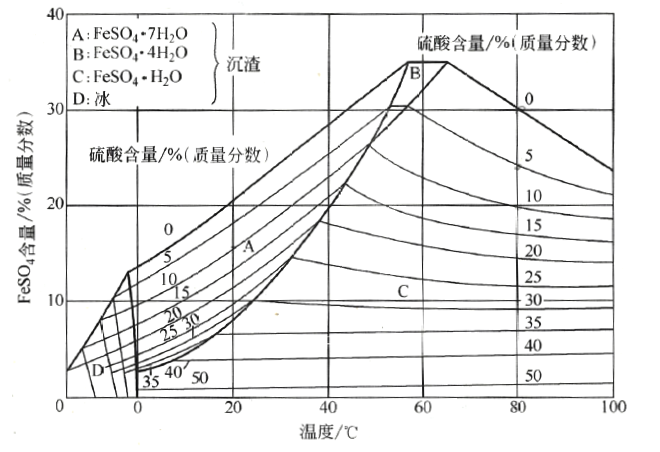

圖1 硫酸亞鐵溶解度曲線

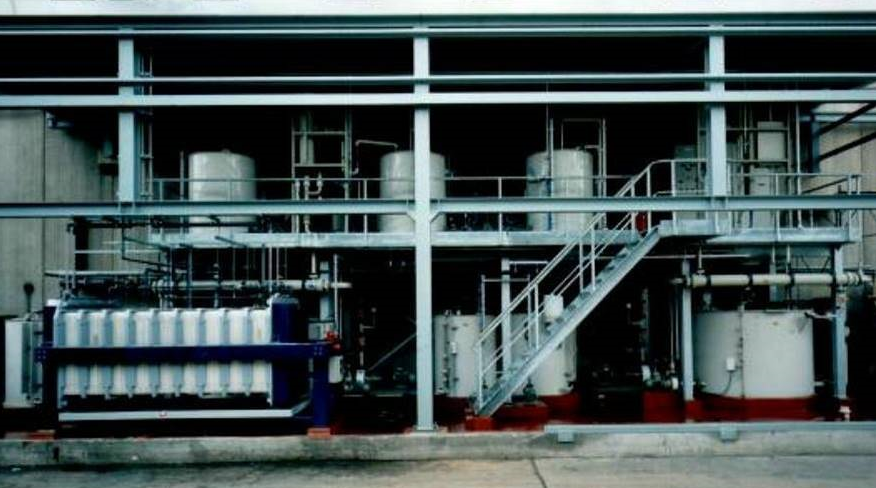

圖2 廢硫酸冷凍鹽析設(shè)備

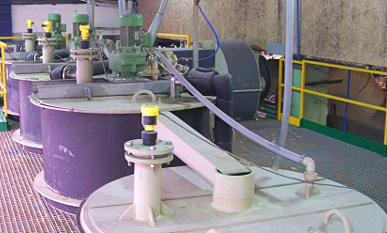

圖3 廢硫酸冷凍鹽析設(shè)備
