1 MCVD/PCVD工藝簡述
目前，石英光纖預制棒的制備主要采用氣相沉積法，普遍使用的有四種： MCVD、PCVD 、OVD和VAD。
其中、MCVD、PCVD工藝屬于管內沉積，超純氧氣作為載氣（和反應氣）將原料氣SiCl4、摻雜劑GeCl4、BCl3等送入旋轉并被氫氧焰火炬加熱或等離子體的石英襯管內，管內的原料和摻雜劑在高溫作用下發生化學反應，生成SiO2玻璃體在石英管內沉積，主要反應如下：
SiCl4 + O2àSiO2 + 2Cl2↑
GeCl4 + O2àGeO2 + 2Cl2↑
4BCl3 +3O2à2B2O2 + 6Cl2↑

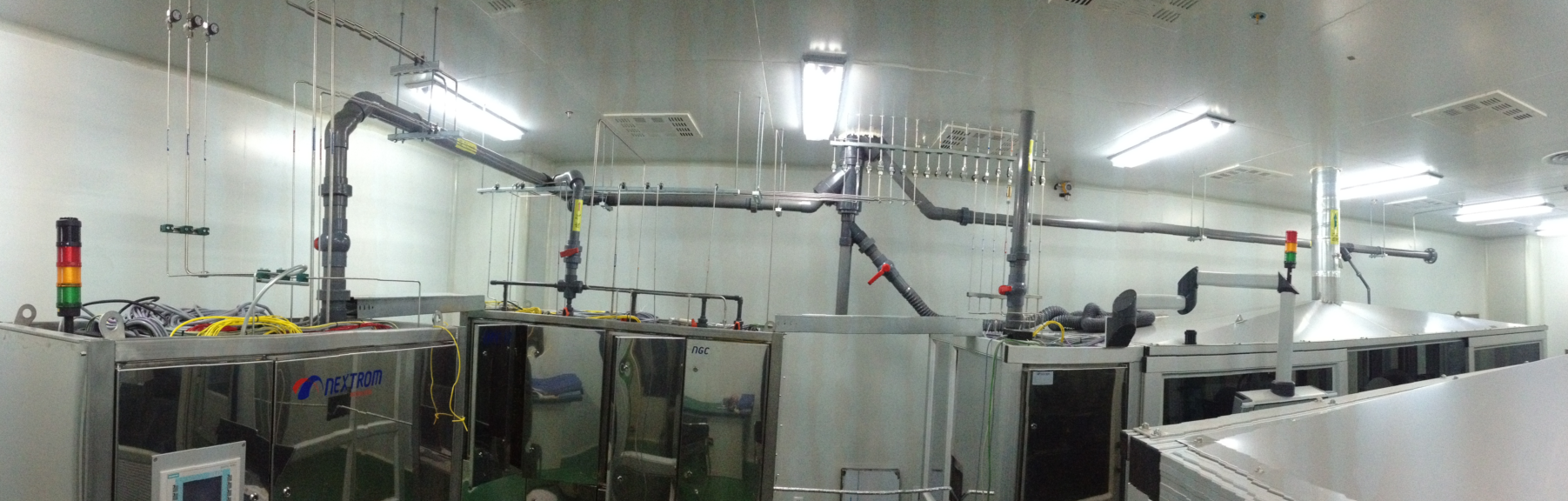

圖1 好科科技配套MCVD設備示意圖
管中玻璃體SiO2顆粒不能完全沉積，隨殘余氣體和反應生成的含Cl2尾氣從管子尾端排出。進入后續的廢氣處理系統。在氫氧焰火炬快速復位過程中，氯化物蒸氣及SiF4等會發生水解反應，還會產生HCl及HF廢氣。
沉積效率ε與溫度梯度的關系如下：
ε = C*(1-Te/Tr)
式中： C為系數，有數據取0.8
Te為氣流下游管壁的平衡溫度
Tr為氣相反應的熱區溫度
2 MCVD工藝廢氣處理工藝
目前市場上對MCVD工藝廢氣的處理，根據除塵設備的不同可以分為干法和濕法兩種方式。
3.1 好科科技濕法洗滌系統
好科科技濕法廢氣處理，主要是包括：1）壓力緩沖罐，氣相沉積負壓波動要求很高；2）一級水洗噴淋塔或者是文氏管噴淋，主要是用來去除廢氣中的SiO2粉塵；3）填料吸收塔，主要是通過循環噴淋堿液來吸收廢氣中的Cl2；4）為了增加Cl2的吸收效率，即減少吸收液中次氯酸的含量，增加H2O2或硫代硫酸鈉等還原劑，使ClO-向Cl-轉化；5）為了進一步除塵，防止一級水洗塔載帶的粉塵進入二級填料塔，有些也在一二級塔之間增加一個填料箱；6）可設置在線壓濾系統的；7）填料清洗，配備酸液清洗（醋酸），以增加清洗效果（水質中的鈣離子）；8）變頻風機。
Cl2 + 2NaOH à 2NaClO + H2O
NaClO + H2O2 à NaCl + H2O +O2↑

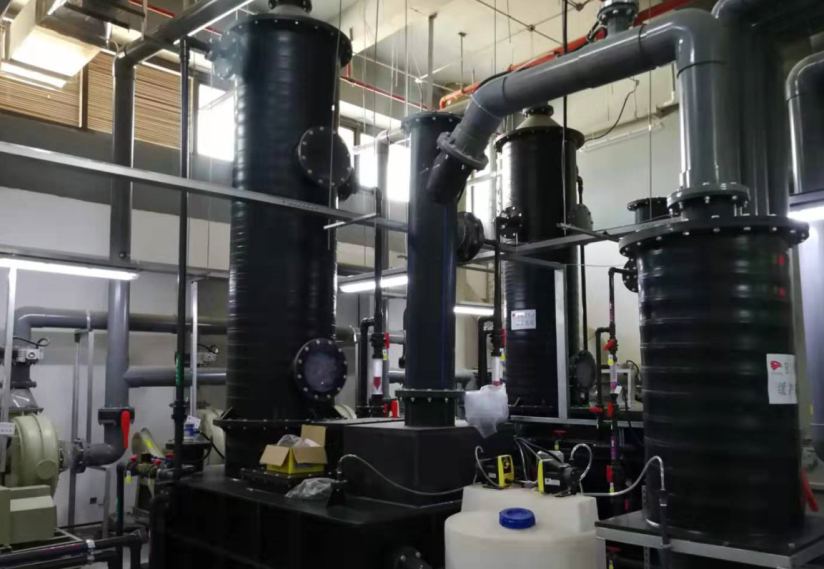

圖2 好科科技MCVD洗滌塔
3.2 好科科技干法除塵+濕法洗滌系統
對于濕法廢氣處理，如果采用一般的噴淋柱，由于氣體氣速無法到達很高，噴淋霧化效果有限，則SiO2的去除效率非常有限。如果采用文氏管噴淋，喉管處氣速應提至最大50~180m/s，則系統壓損較大（7000Pa以上），運行費用較高，且喉管處應設置調節結構以適應不同的風量。
好科科技結合其超低排放布袋除塵技術和穩壓技術，以及填料塔技術，使用干法布袋除塵去除廢氣中的SiO2顆粒，即MCVD廢氣的干法處理工藝。

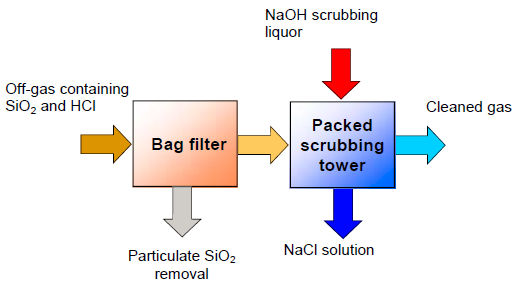

圖2 MCVD干法工藝示意圖
好科科技MCVD/PCVD廢氣處理設備在行業內獲得了廣泛和穩定的應用，歡迎來電垂詢。
