布袋除塵器
好科科技布袋除塵器已經廣泛應用在冶金、化工、光纖光電等行業的粉塵治理和物料回收中。處理風量大、清灰效果好、除塵效率高、運行可靠、維護方便。
粉塵粒徑最低可到納米級，在含有HCl、SOx、HF等強腐蝕氣氛下也獲得長期穩定的應用，且均實現<5mg/Nm3的超低排放要求。
根據粉塵特性、煙氣成分等不同情況，對每套除塵器的過濾風速、濾袋及袋籠材質、進氣方式、進氣氣速、均流板設置、防爆、內部防腐、壓縮空氣處理、清灰工藝、切換工藝等各方面進行定制設計。
一、單機袋式除塵器SF
單機袋式除塵器，用于料倉倉頂、廠房、各種輸送機械等揚塵點。結構簡單、安裝方便。
SF-I單機系列 SF-II單機系列 SF-III單機系列
1.1 技術性能
項目 | 規格 | 1 | 3 | 5 | 7 | 9 |
處理風量(m3/h) | 最大 | 1380 | 2740 | 5100 | 5500 | 6820 |
額定 | 1040 | 2060 | 3080 | 4100 | 5100 | |
除塵器阻力(Pa) 全壓 | 最大 | 1900 | 1900 | 1800 | 1900 | 1850 |
額定 | 1500 | 1600 | 1500 | 1800 | 1750 | |
過濾面積(m2) | 18.6 | 37.2 | 55.7 | 74.3 | 92.9 | |
濾袋組數 | 8 | 16 | 24 | 32 | 40 | |
設備參考重量 (kg) | SF-I | 860 | 1150 | 1450 | 1720 | 1850 |
SF-II | 420 | 720 | 1050 | 1250 | 1360 | |
SF-III | 480 | 760 | 1520 | |||

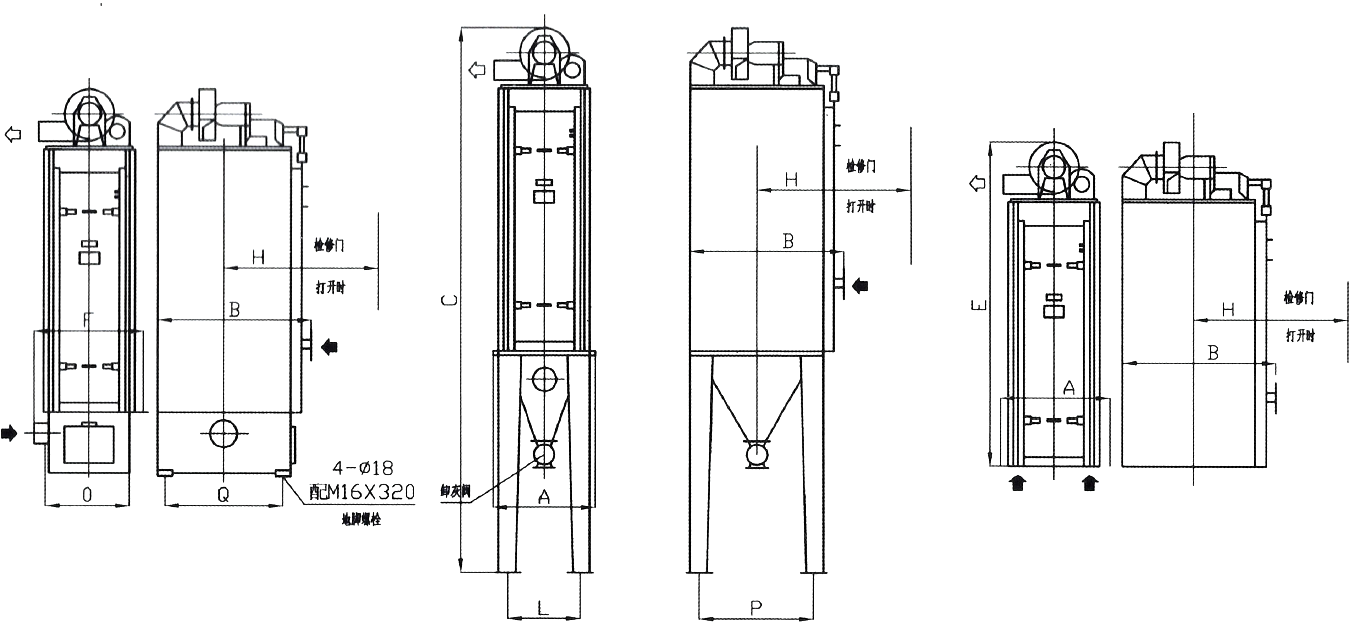

1.2 主要尺寸
規格 | A | B | C | E | F | G | H | L | O | P | Q |
1 | 820 | 1070 | 4620 | 2520 | 870 | 2990 | 1130 | 636 | 770 | 940 | 890 |
3 | 1430 | 1070 | 5170 | 2800 | 1480 | 3280 | 1130 | 1248 | 1375 | 940 | 890 |
5 | 2036 | 1070 | 5720 | 2800 | 2080 | 3280 | 1130 | 1854 | 1990 | 940 | 890 |
7 | 1430 | 2140 | 6200 | 3250 | 1600 | 1246 | 1354 | ||||
9 | 1732 | 2140 | 6200 | 3250 | 1600 | 1550 | 1854 |

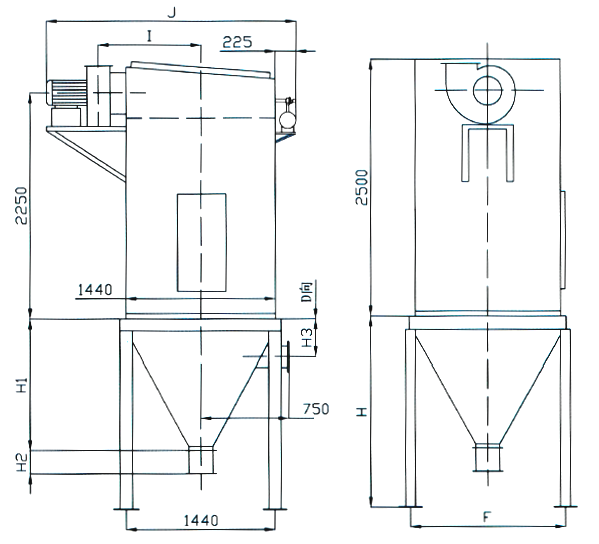

二、單機脈沖袋式除塵器PCF
除塵器采用脈沖噴吹清灰方式，清灰效果好、處理風量大、維修工作量小、運行安全可靠。過濾面積24m2~122m2，處理風量1,500m3/h~9,500m3/h。可根據用具體要求，對過濾風速、過濾風量、占地面積等進行非標設計。
|
|

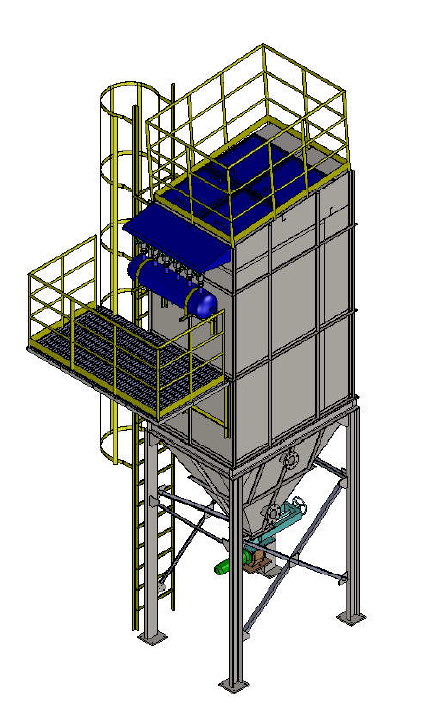

PCF脈沖單機
三、低壓長袋脈沖除塵器LBF
對于化工、冶金、水泥等行業的大風量除塵系統，采用低壓長袋脈沖除塵器，可根據用戶要求進行非標設計。可進行單列布置、雙列布置。設置進氣集合管、進風均流、火花捕集、防爆、濾袋破損在線監測等設施。

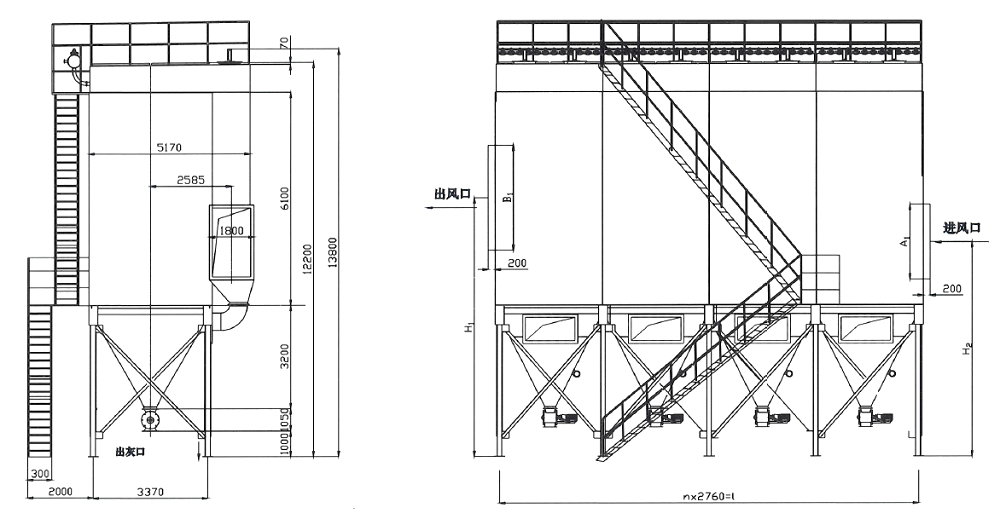

LBF型單列布置的外形尺寸
| 外形尺寸 | |||||||
代號 | LBF1855 | LBF2300 | LBF2800 | LBF3700 | LBF4600 | LBF5500 | LBF6500 |
H1 | 7450 | 7700 | 7850 | 8300 | 8700 | 8925 | 8925 |
H2 | 6950 | 7100 | 7250 | 7600 | 7950 | 8250 | 8450 |
n | 4 | 5 | 6 | 8 | 10 | 12 | 14 |
L | 11040 | 13800 | 16560 | 22080 | 27600 | 33120 | 38640 |
LBF型雙列布置的外形尺寸
| 外形尺寸 | |||||||
| 代號 | LCM2 x1850 | LCM2 x2300 | LCM2 x2800 | LCM2 x3700 | LCM2 x4600 | LCM2 x5500 | LCM2 x6500 |
| H? | 7750 | 7950 | 8200 | 8750 | 8750 | 8750 | 8750 |
| H? | 7150 | 7350 | 7550 | 8000 | 7900 | 7900 | 8250 |
| n | 4 | 5 | 6 | 8 | 10 | 12 | 14 |
| L? | 11040 | 13800 | 16560 | 22080 | 27600 | 33120 | 38640 |
| L? | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |

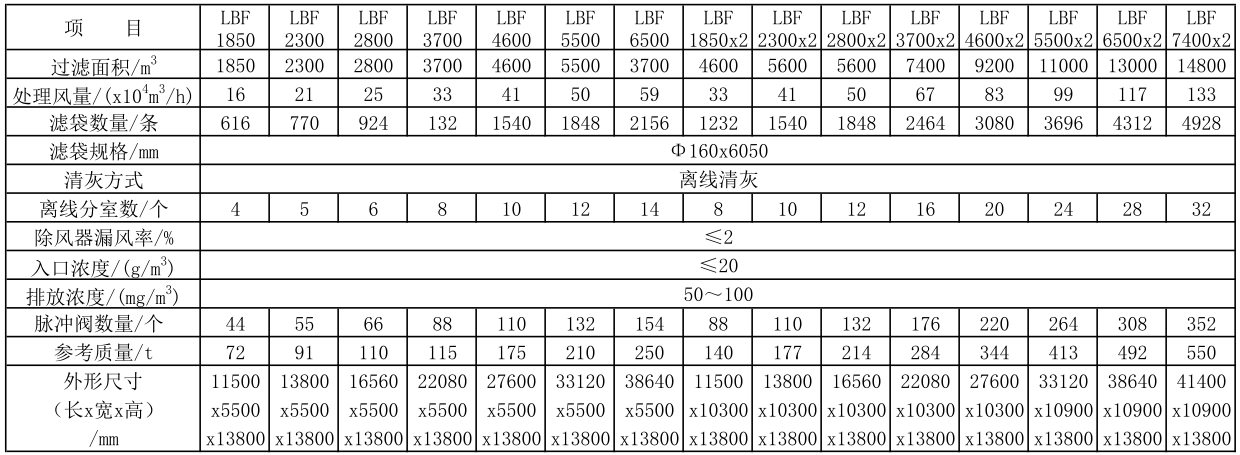

LBF 型系列長袋脈沖除塵器性能參數
